Özellikle
büyük kapasiteli yakma sistemleri için dizayn edilen ve standart sınıfı ile
konut bacalarından ayrılan baca sistemleridir. Genellikle iki tip olarak dizayn
edilirler.
a)Kendi

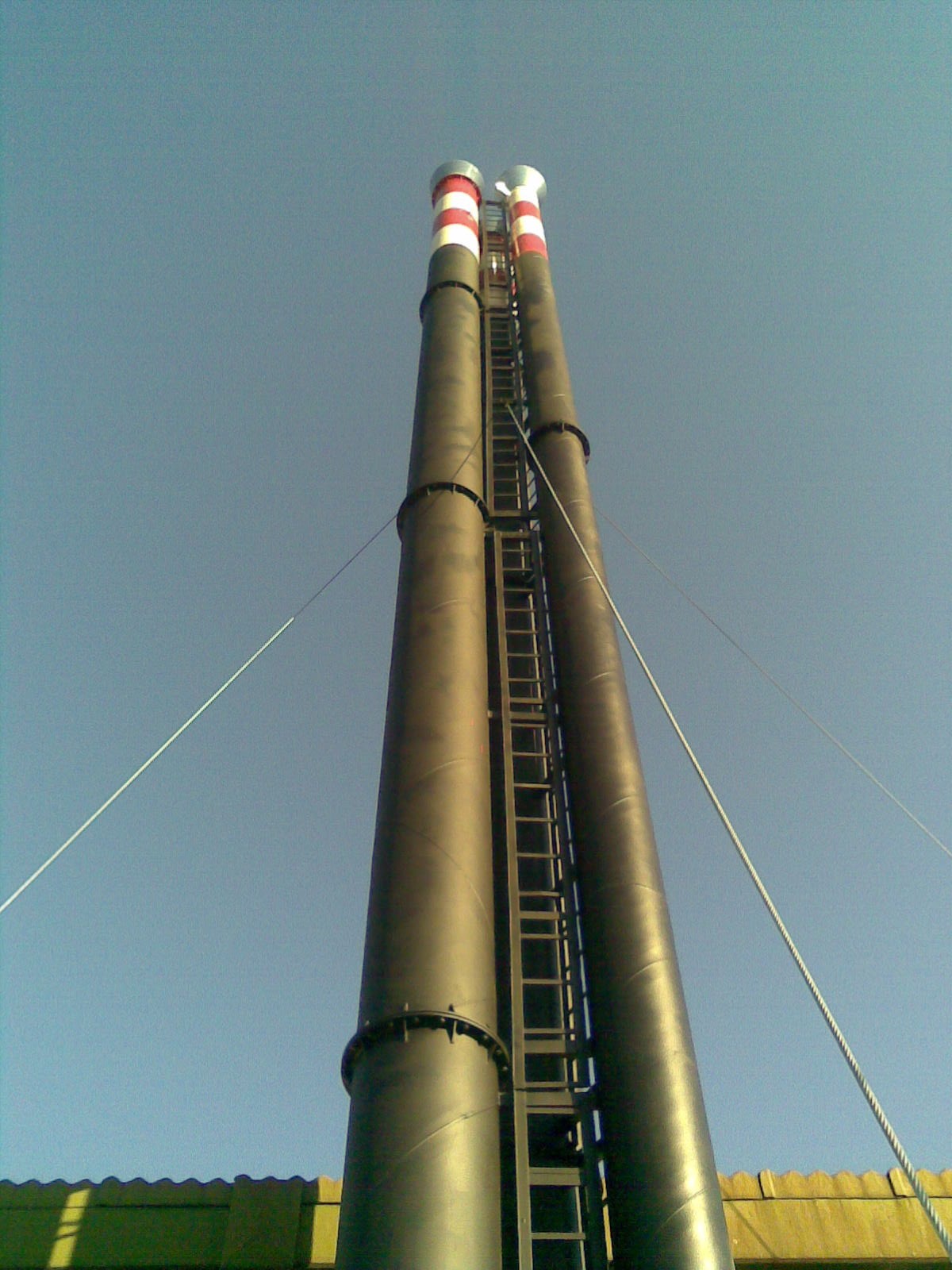

Kendini Taşıyan Sistem (Self Standing)
Sistemde iç cidar malzemesi olarak paslanmaz çelik, (AISI 316 L, AISI 316 Tı, AISI 309-310 ) dış cidar malzemesi olarak da St 37 (Karbon Çeliği) kullanılır. Malzeme kalınlıkları sistem özellikleri dikkate alınarak seçilir. Modüller flanşlı birleştirme şeklinde dizayn edilir. Isı durumuna göre conta seçimi yapılır. Sistemde ana yük Baca Ankraj Sistemi ile taşınmaktadır. Rüzgar ve Deprem yükleri göz önüne alınarak, Statik Hesaplama yapılır. Sistem genel olarak çift cidar dizayn edilir. İzolasyon malzemesi olarak Taş Yünü ve gerek görülmesi durumlarında da Seramik Yünü kullanılır. Doğalgaz, LPG, LNG, Ful Oil ve Katı Yakıt kullanımı için uygundur.
b)Konstrüksiyon
İçinde Taşınan Sistem
Bacalarda
ana yükün genel olarak taşıyıcı bir konstrüksiyon ile taşınması esasına
dayanır. İmalatçı firma sistem özelliklerine göre bir konstrüksiyon dizaynı
yapar. Rüzgar ve Deprem yükleri göz önüne alınarak Statik Hesaplama yapılır.
Konstrüksiyon içinde kullanılacak malzemeler konut sınıfı standardına haiz
olabilir. (TS EN 1856-1/2) Modüller flanşlı dizayn edilebildiği gibi, muflu
geçme olarak olarakta dizayn edilebilir. Sistemde iç cidar malzemesi olarak,
(AISI 316 L, AISI 316 Tı, AISI 309-310 ) dış cidar malzemesi olarak da St 37 (Karbon
Çeliği) kullanılır. Taşıyıcı Konstrüksiyon Malzemesi kalınlıkları sistem
özellikleri dikkate alınarak seçilir. Isı durumuna göre conta seçimi yapılır.
Sistem genel olarak çift cidar dizayn edilir. İzolasyon malzemesi olarak Taş
Yünü ve gerek görülmesi durumlarında da Seramik Yünü kullanılır. Doğalgaz, LPG,
LNG, Ful Oil ve Katı Yakıt kullanımı için uygundur.
